Автоматизированный зарядно-разрядный измерительно-вычислительный комплекс АЗРИВК10-0,05А-5В

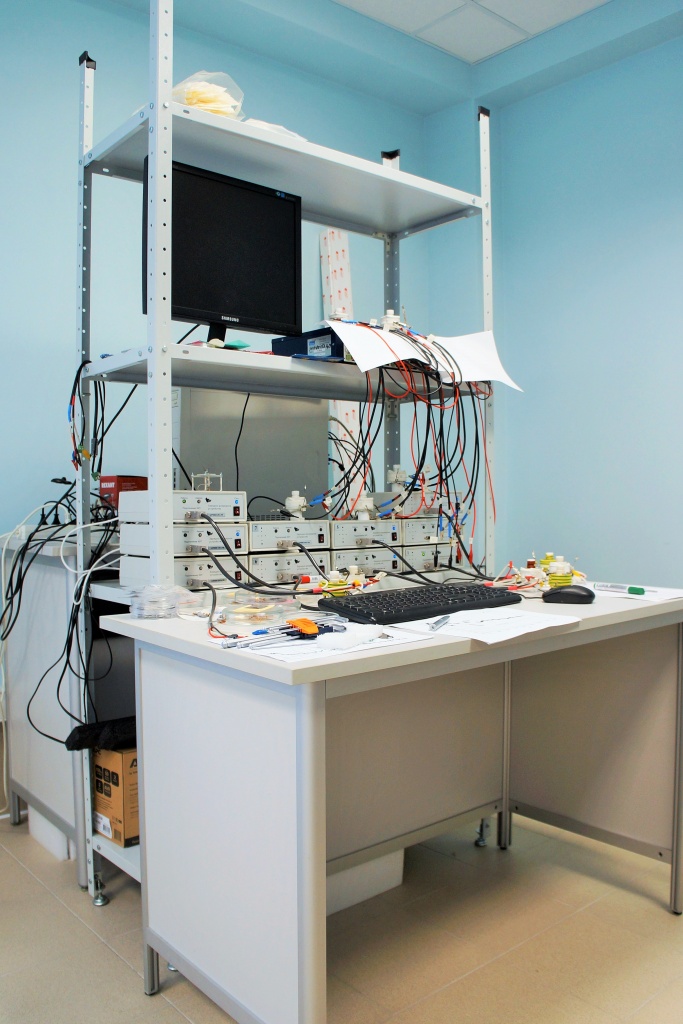

Автоматизированный зарядно-разрядный измерительно-вычислительный комплекс АЗРИВК 10-0,05А-5В предназначен для исследования процессов на трёхэлектродных электрохимических ячейках в диапазоне от - 5 до + 5 В при создании новых и модернизации существующих химических источников тока.

По назначению Комплекс относится к испытательному оборудованию.

По способу отображения и накопления информации Комплекс относится к автоматически запоминающим устройствам с отображением данных на мониторе персонального компьютера.

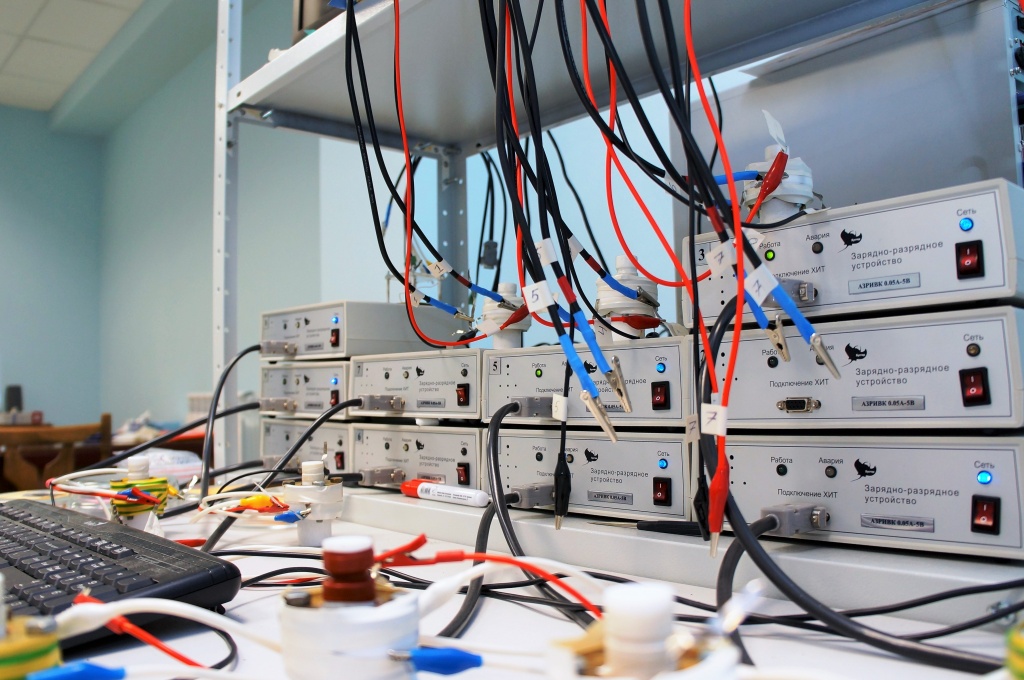

Трёхэлектродные ячейки подключаются к Комплексу кабелем с двумя силовыми (токовыми) электродами и тремя измерительными электродами. В свою очередь измерительные электроды по своим функциям подразделяются на рабочий, вспомогательный (или противоэлектрод) и электрод сравнения. Силовые (токовые) электроды служат для подачи зарядного или разрядного тока на выводы ячейки и подключаются в зависимости от выбранного рабочего электрода ячейки.

Измерительные электроды предназначены для измерения разности потенциалов между:

• рабочим электродом и электродом сравнения;
• рабочим электродом и вспомогательным электродом;
• вспомогательным электродом и электродом сравнения.

Характеристики:

• Максимальное выходное напряжение - 5 В
• Максимальный выходной ток - 0,05 А
• Максимальный шаг по времени - 600 с
• Минимальный шаг по времени - 10 с (для первых 10 точек 1 с)
• Количество модулей - 10
• Количество каналов на модуле - 1
• Минимальный выходной ток - 5 мкА
• Дискретность по току - 1 мкА
• Нестабильность по току - 1%
• Дискретность задания напряжению - 0,1 В
• Погрешность по времени - 0,1%
• Погрешность по разрядной емкости ХИТ - 3%
• Максимально измеримая разрядная емкость ХИТ - 120 Ач
• Дискретность задания времени - 1 мин
• Максимальное время ступени режима заряда-разряда - 2400 ч
• Погрешность определения заданного напряжений - 1%
• Погрешность по напряжению - 1%
• Диапазон напряжения в потенциостатическом режиме: 0,5-6 В
• Погрешность по току в диапазоне 5-100 мкА - 1 мкА
• Погрешность по току в диапазоне 100-50000 мкА - 1%
